快速门编码器的正确接线方法

快速门编码器正确的接线

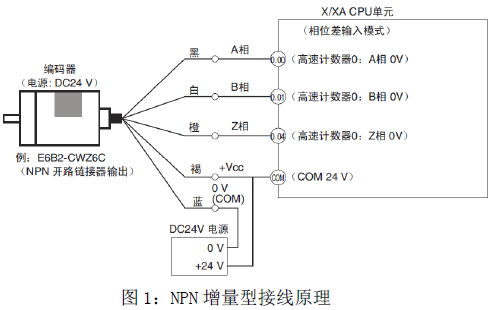

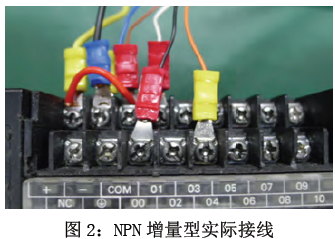

（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。

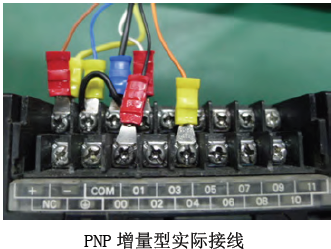

（2）下图为PNP 输出增量型快速门编码器E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。

（3）图1 为

绝对值型编码器

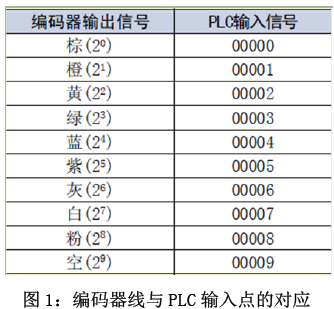

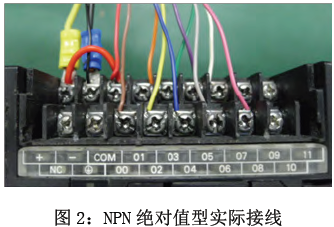

的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。

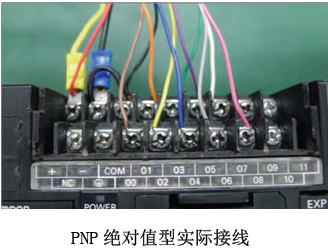

（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。

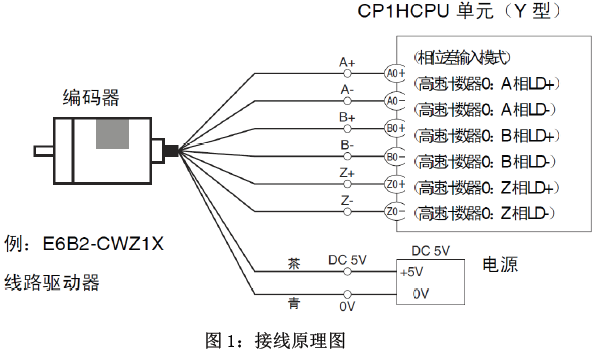

（5）图1 为线驱动

快速门编码器

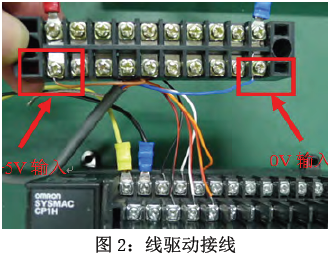

的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。

不同型号，不同品牌的

快速门编码器会有所不同，您可以参照随包装的说明书进行安装。
