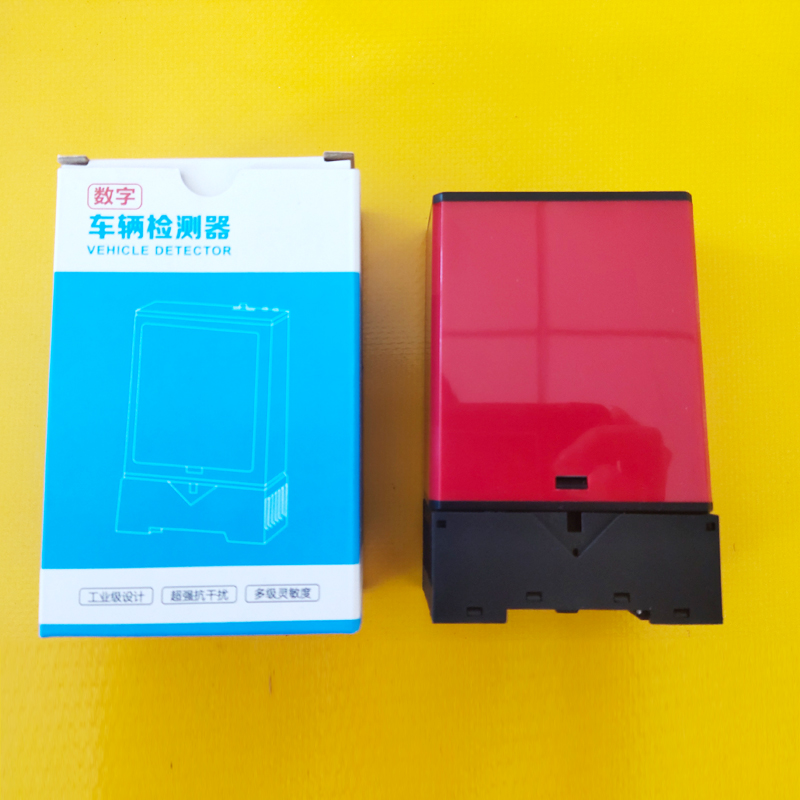

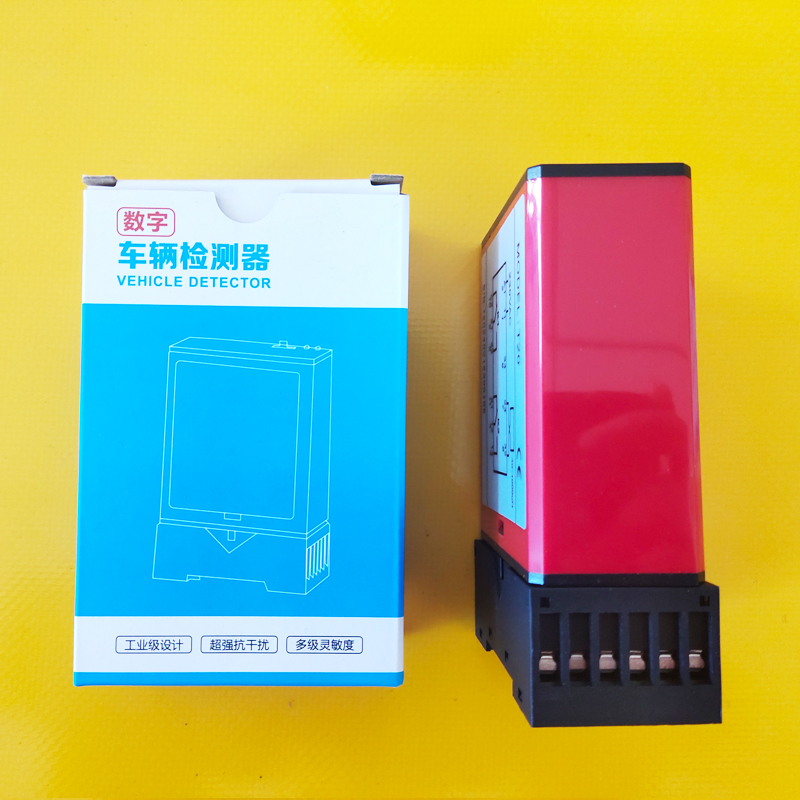

快速门在运行中客户会根据现场选择合理的感应方式，最主要的有地磁感应和雷达感应，地磁车辆检测器的地感线圈是系统中的重要配件



它的工作稳定性直接影响整个快速门的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。


制作快速卷帘门地感线圈前要考虑以下几点



首先 安装应远离干扰源



1、周围50公分范围内不能有大量的金属，如井盖，雨水沟盖板等。



2、周围1米范围内不能有超过220V的供电线路。



3、作多个线圈时，线圈与线圈之间的距离更大于2米，否则会互相干扰快速门地感的使用。



其次埋设注意事项：



1、标准3米宽马路，地感线圈的尺寸为2米长80--100cm宽，角上做45度，20厘米长的切角。



2、线圈与马路边的距离在30--50厘米左右，线圈为垂直叠加绕4--6圈，总长度为30--40mm



3、埋设线槽切割参数：宽度3--5mm,深度为40--50mm，深度和宽度要均匀一致，应尽量避免忽深呼浅，忽宽忽窄的情况。

4、线圈应与快速门控制器处于同一平衡位置。



最后 输出引线的制作



1、线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。



输出引线长度一般不应超过5米。由于探测线圈的灵敏度，随引线的长度增加而降低，所以引线电联的长度要尽可能短。



最后 清理干净线槽



在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈锻炼或是破皮造成山东快速门地感工作不正常。



下面为您介绍本公司的『快速门地感开启』的安装方式


安装地磁：在门体上前方 1.5M~2M 的地面上用切割机割一个 0.9MX1.5M 的长方形，切出的槽深度为 4CM ，宽度 4MM ，把 0.75 平方的国标线在切出的槽内绕 5 圈，把线的二端接入控制箱。

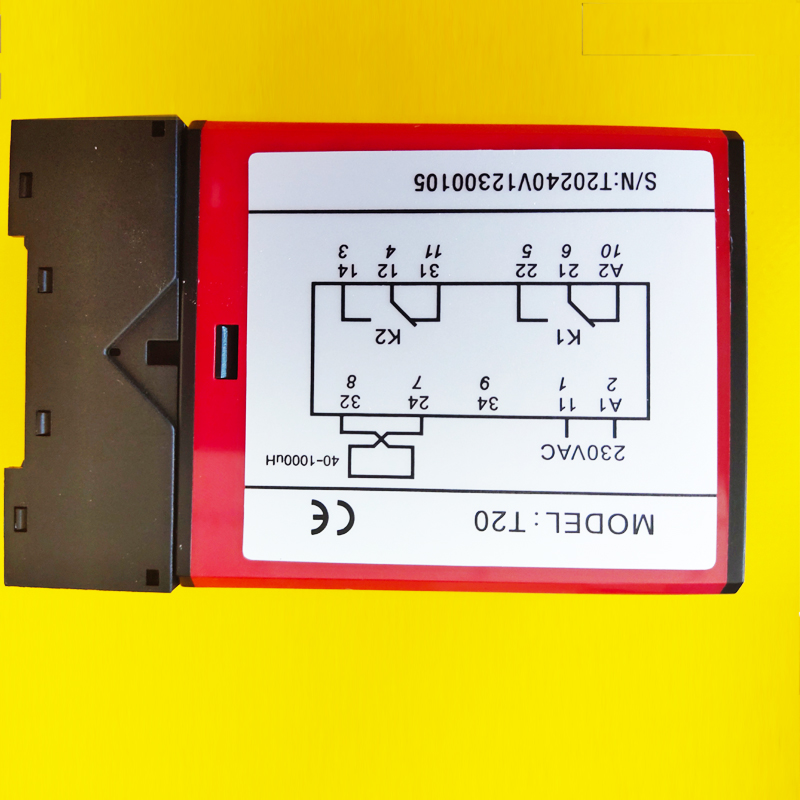

地磁接线 (DZ1 型 ) ：电源零线 (1) ，电源火线 (2), X2( 3) ， COM(4), 线圈 2 根线 (7,8) ，拨码开关（ 2 （ ON ）、 7 （ ON ） , 其他 OFF ）



地磁接线 (DZ2 型 ) ：电源零线 (1) ，电源火线 (2), X2( 5) ， -24V(6), 线圈 2 根线 (7,8) ，拨码开关（ 7 （ OFF ） , 其他 ON ）



地磁接线 (DZ3 型 ) ： +24 接设备 + ， -24V 接设备 -, -24 接设备右上方第一个端子， X2 接设备右上方第二个端子 , 线圈 2 根线接设备图标线圈位置，二组拨码开关都是 1 、 2(ON), 其他 OFF
