『BKJ电机』是德国品牌的快速门电机，有变频器电机和伺服电机，适用于不同种类的快速门。『BKJ电机』具有动力强，散热快的优点，国内很多门企业标配都是选择『BKJ电机』。

『BKJ电机』BKJ快速门变频电机接线调试


1.电动机允许作用联轴器，正齿轮及皮带轮转动，但对 4kW 以上的


2 极电动机和 30kw 以上 4 极电动机不宜采用皮带轮传动，如选用小皮带轮，可扩大三角皮带的传动范围。双轴伸电动机的风扇端，仅允许用联轴器传动。


3.采用皮带轮传动时，电动机轴中心线与负载轴中心线平行且要求皮带中心线与中心线垂直；采用联轴器传动时，电动机轴中心线与负载中心线应重合。


4.对立式安装的电动机，轴伸除皮带轮（或相当于普通皮带轮负荷）外不允许再带其他任何轴向负荷装置。


5.电动机的安装应保证其良好的通风冷却条件。

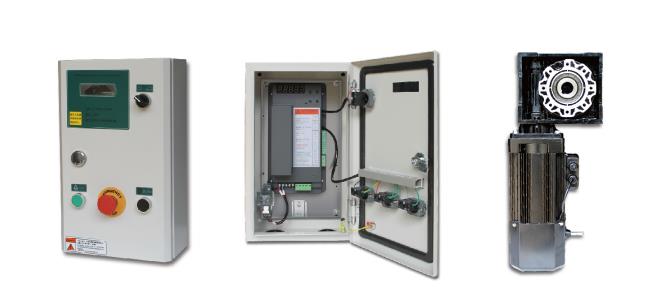

关于『BKJ电机』的使用，需要配合同类的控制器和编码器，调试方法如下


  一、编码器调试


  （1）手动或许主动转换开关打到手动状态。


  （2）急停按下，一起按↑键和↓键3秒，变频器显现“STU0”，开始学习限位。


  （3）急停拉起，一起按↑键和↓键，门调整到下限位。


手/主动转换开光转到主动，再转回手动，变频器替换显现1000与“STU1”，（按↑键是增大，按↓键值减小，如反向，请对调EPA，EPB接线），下限位的实践脉冲值可以检查说明书P542。


  （4）再按↑键和↓键，门调整到上限位。手/主动转换开关转到主动，再转回手动，变频器替换显现当时编码器的值与“STU2”，上限位的实践脉冲值检查说明书P543.


  （5）在按↑键，门调整到*上限位，手/主动转换开关转到主动，再转回手动，记载当时编码器的值（此值大于上限位值），按↓键关门，学习结束。*上限位的实践脉冲值在说明书P544。


  二、机械限位开关调试


  （1）P547改为1是机械限位开关模式；


  （2）应接机械限位开关的常闭触点；


  （3）EPA是机械限位开关的下限位，EPB是机械限位开关的上限位；


  （4）经过机械限位开关行程的调理，可直接运用。

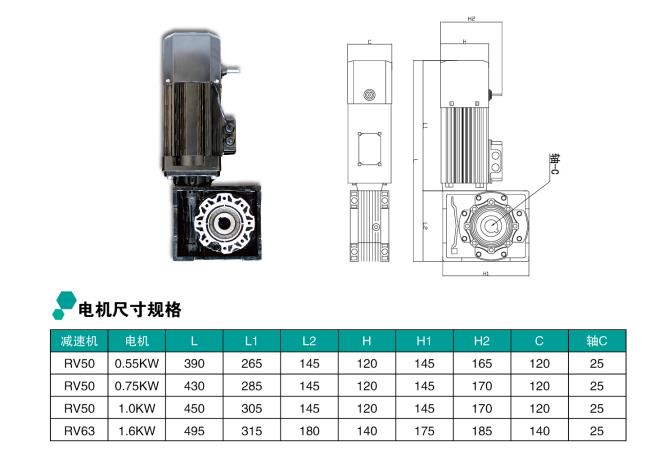

如您是维修快速门，需要更换电机，那么要知道原有的『BKJ电机』的型号，功率，减速机型号，孔径等信息，具体信息您可咨询我们的客服人员。
