      『快速门电控箱』堆积门电控系统连接注意事项『快速门变频器』调试说明

      作者:快速门电控箱   时间:2020/7/6 10:24:35


    • 『快速门电控箱』堆积门电控系统连接注意事项『快速门变频器』调试说明




      1、当需要对控制系统进行打开、连接、保养或者检查的时候,需要将主电路电源切断。


      2、主电源切断后,控制系统在5分钟内也有带电,内部电容会有一个延迟存电。


      3、因存在电流的可能,禁止在此期间触摸电子元件,以免出现意外事故。


      4、完成接线后,在进行第一次运行的时候,必须对控制箱的接线和电机的接线进行细致的检查。

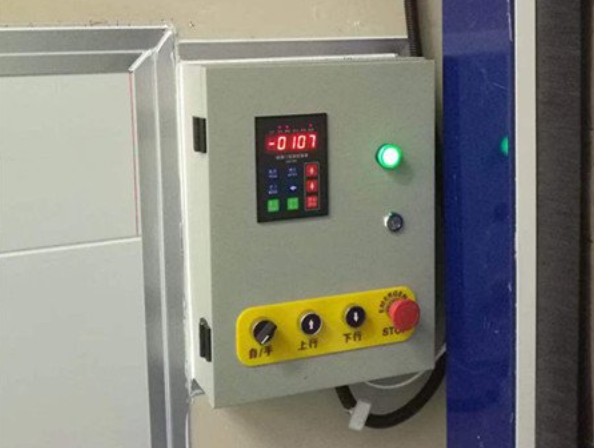

      快速门控制箱




      尤其电机等部件是否连接正确,否则可能对变频器造成不可修复的损坏。


      5、所有从控制电源至控制系统的电源绝缘必须良好,推荐使用大于230V的检测设备对电源的绝缘层进行检测。


      6、根据EMC指令,电机电缆可以使用带屏蔽层的电缆,屏蔽必须在两端接地相连,该屏蔽层不可有任何电压。


      7、高速门因为存在告诉运动而使门帘之间摩擦,在摩擦的过程中可能带有大量静电,


      如果不及时释放,可能回导致控制单元损坏,所以需要做放静电的相关保护措施。


      大家平时使用快速门电控箱时总会出现各式各样的问题,我们知道快速门电控箱是整个快速门的技术核心部分,一旦出现问题就会产生严重影响。


      接下来快速门配件网为您介绍一下常用的『快速门电控箱』故障排除方法。


      故障现象一:接通电源8秒后正常灯闪动


      原因:1、相位有误2、线路断相,或保险丝断

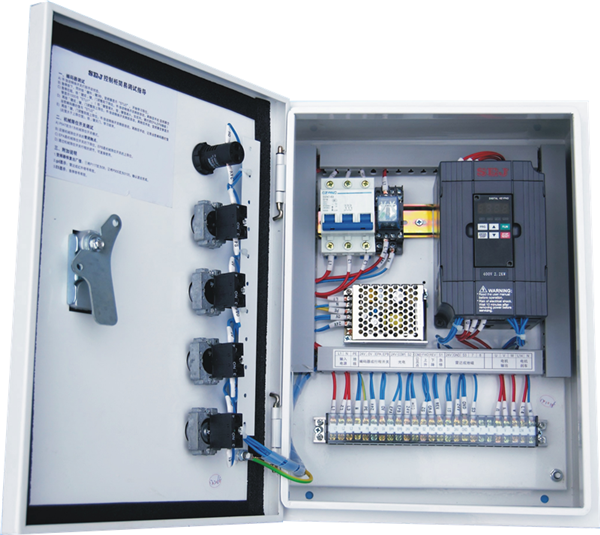

      快速门变频器控制器



      解决方法1、将三相电的任意两条相线对调2、接通断相的相线、更换保险丝


      现象二:接上烟感器或温感器时门马上动作,当烟感器或温感器达到预定浓度或温度时门不动作


      原因:烟感器或温感器的正负极接反或正负极短路,烟感器或温感器内的输出线接错。


      解决方法:按要求连接好烟感器或温感器的输出线,或更换新的烟感器或温感器


      故障现象三、接通电源所有功能皆不能动作


      原因:1、按钮开关的停(T)、上行(SJ)、下行(XJ)开关未按要求接成常开触点方式


      2、『快速门编码器限位』上限位和下限位开关未按要求接成常闭触点方


      解决方法1、按要求将按钮开关的停(T)、上行(SJ)、下行(XJ)开关接成常开触点方式
