      「快速门电机」SEJ电机的说明书和接线要点

      作者:SEJ快速门电机厂家   时间:2019/3/8 11:34:51

    • 例如:起重机运输机械设备和运输设备、各种金属切削机床、印刷机床、工具机床、包装机械设备、纺织机械、木材加工机械设备,减少(R机械),自动卷帘门机所需的车间和各种机械设备通常驾驶。

      工作条件:

      1.海拔:不超过1000米。

      2.环境温度:不超过+40℃。3.如果在室内使用,可以防止水滴、油滴、灰尘和蒸汽不破裂绝缘。

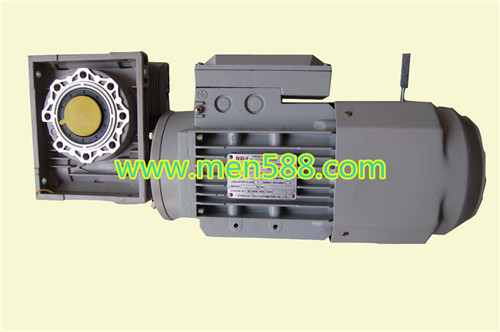

      快速门电机」SEJ电机的说明书和接线要点



      结构及工作原理

      BMD系列电动机增加了DZM系列直流电

      基本系列(Y系列)电动机的电磁避雷器。

      电动机部分防护等级为IP44,避雷器部分防护等级为IP23。

      适用于恶劣环境也可使避雷器部分达到IP44,但客户订货时必须提出特殊要求,厂家可以专门设计制造。

      其结构示意图为图1和图2,图1为手绘结构释放。

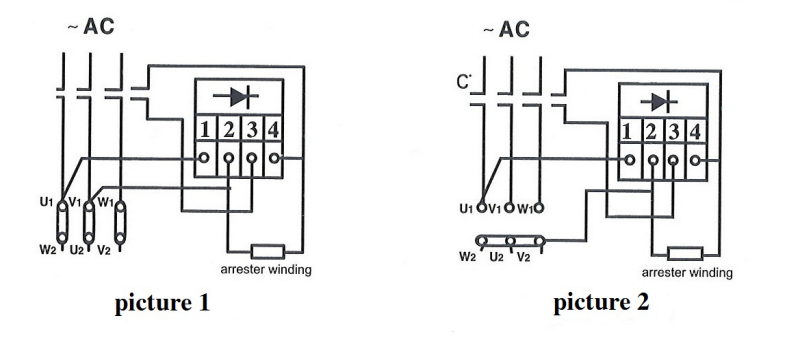

      SEJ电机接线图


      图2是不带手动释放装置的结构。

      其工作原理是,待使减速线圈接通直流电源后供应,由于电磁力的作用,电磁铁吸引塞住钻头,压缩弹簧,使制动盘远离摩擦塞规钻头和护罩的表面(电机可以立即正常工作),当电源切断后,电磁铁失去电磁力,弹簧释放堵塞位并压缩挨着避雷器盘,避雷器起作用,迅速停止(电机轴)。电机厂转向运行,第二次接通电源电源将重复上述操作。

      安装SEJ电机

      1、在打开电动机箱之前,我们应该检查包装是否完整性和是否受潮。

      2、检查铭牌上的数据是否相互匹配有效。

      3、仔细检查电机是否损坏是否在传输期间,以及固件是否已拧紧是否松动脱落,用手制动器释放螺栓暂时松开制动盘,转动以移动电机原理轴,无论用手是否生动。

      4、用兆欧表测量电机的绝缘电阻应不低于0.5兆欧。否则需要进行干燥处理。干燥加工温度禁止超过120度。



      SEJ快速门电机



      5、电动机应采用联轴器和正齿轮传动。安装时,电动机的轴轴线和负载轴轴线应为匹配,电机小心接地,安装电动机的位置应通风良好,冷却良好条件

      6、按照铭牌上的要求正确连接管路,并接线盒内部接线图,方法如下:

      ⑴使用时,请拆除整流器上的3和4牵引点(为厂外实验使用),然后应经常连接打开接触机的辅助触点,按图1和图2。

      ⑵整流器模块A上1、2点接避雷器直流电压为170伏时,请按照图1和当是99对时,请按照图2

      用户,通过上述的介绍,您是否对SEJ快速门电机有了更深的了解呢,如需了解选配控制器方法,请点击下面的连接。
