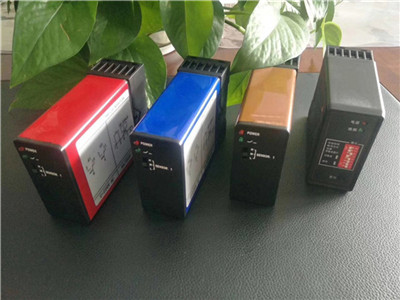

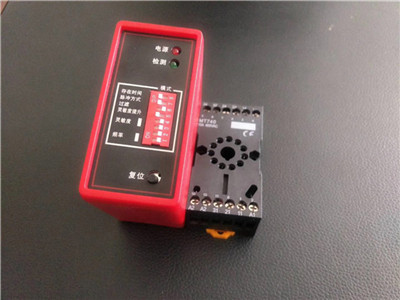

『快速门地感器』单环/双环车辆检测器T40/T50T/T20

『快速门地感器』单环/双环车辆检测器T40/T50T/T20

快速门在运行中客户会根据现场选择合理的感应方式，最主要的有地磁感应和雷达感应，地磁车辆检测器的地感线圈是系统中的重要配件





它的工作稳定性直接影响整个快速门的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。





制作快速卷帘门地感线圈前要考虑以下几点

首先 安装应远离干扰源





1、周围50公分范围内不能有大量的金属，如井盖，雨水沟盖板等。





2、周围1米范围内不能有超过220V的供电线路。





3、作多个线圈时，线圈与线圈之间的距离更大于2米，否则会互相干扰快速门地感的使用。





其次埋设注意事项：





1、标准3米宽马路，地感线圈的尺寸为2米长80--100cm宽，角上做45度，20厘米长的切角。





2、线圈与马路边的距离在30--50厘米左右，线圈为垂直叠加绕4--6圈，总长度为30--40mm





3、埋设线槽切割参数：宽度3--5mm,深度为40--50mm，深度和宽度要均匀一致，应尽量避免忽深呼浅，忽宽忽窄的情况。





4、线圈应与『快速门控制箱』处于同一平衡位置。





最后输出引线的制作





1、线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。

输出引线长度一般不应超过5米。由于探测线圈的灵敏度，随引线的长度增加而降低，所以引线电联的长度要尽可能短。





最后 清理干净线槽





在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈锻炼或是破皮造成『快速门地感』工作不正常。
