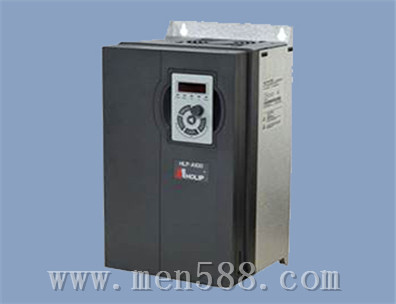

『海利普快速门变频器』holip变频器调试说明

『海利普快速门变频器』holip变频器调试说明

安全使用注意事项


1、实施配线前，请务必关闭电源。


2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十 分危险，请勿触摸内部电路及零部件。

3、运转时，请勿检查电路板上零部件及信号。


4、请勿自行拆装更改变频器内部连接线、线路及零部件。


5、所选用电源电压必须与变频器输入电压规格相同。


6、请确认将电机及变频器正确接地，以确保安全。


7、请确保主回路端子配线正确，电源输入、电机输出接线正确，否则， 将造成变频器的损坏报废。


8、送电前请盖好电箱门，以防触电，造成人身伤害。


请详细阅读『海利普快速门变频器』使用说明书，以便正确安装使用，充分发挥其功能， 并确保安全。


请永久保存此说明书，以便日后保养、维护、检修时使 用。


为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。


您在安装、运转、检查变频器时的安全防范事项，请您务必遵守，使 变频器使用更加安全。


若有疑虑，请联络本司或代理商，专业人员乐 于为您服务。


本机器、控制软件、说明书如有升级变动，恕不另行通 知。


键盘面板操作

1.1 MENU菜单键：按菜单键（MENU）进入参数表。


1.2 三角键：按三角键跳到需要更改的位。


1.3 +/-旋转及确认键：当选中需要更改的参数时，通过按旋转的中心 进入，然后通过顺时针/逆时针旋转进行加减数值，更改完成后按旋转 的中心进行确认。


显示频率、电流、编码器数值： 按 MENU 菜单键、三角键显示切换。


3、外部输入信号指示： 显示面板的 6 个指示灯为输入信号指示用。


『海利普快速门变频器』外部输入信号接通 时对应指示灯亮。方便检修。


 4、报警复位： 断电后，再上电按 OFF 复位。
