      SFT快速门控制箱如何进行编码器学习?

      作者:快速门配件厂家   时间:2018/12/18 14:34:40
    • SFT快速门控制箱如何进行编码器学习?

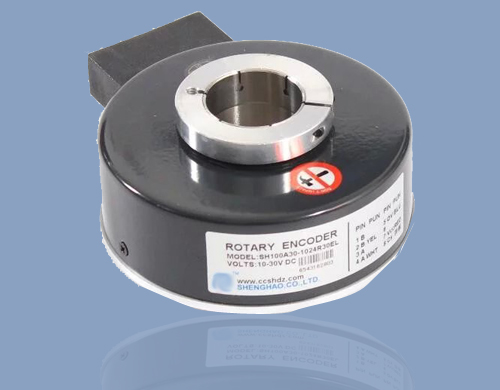

      快速门编码器

      在频率显示界面状态下,长按“模式/学习键”,当数码管闪烁时,表示已进入学习门高模式,按下行或上行键将门机调到最地点(零点),长按键盘“复位”按钮,这是可以将大当前显示脉冲数清零,即当前位置为门的零点位。按上行按钮(或下行按键),快速门应上下运动,此时显示的脉冲数应该是正的方向增加(如果显示的脉冲数为负值,请修改Cr014更改编码器的安装方向,断电并重新上电初始化。按下行按钮(或欣上行键)让门运行到上限位置,地址按下“确认键”,数码管停止闪烁,当前脉冲数即为总门高度对应编码器的脉冲数,对应参数为Cr015;

      (1)编码器方向学习:

      按上升按钮时,操作面板LED上显示的门行程脉冲数值应该增加:相反,按下降按钮时,操作面板LED上显的门行程脉冲数值应该减小;如果相反可以交换A、B端子接线或设定参数Cr014为1

      (2)、总门高度的学习:

      在脉冲显示模式下,长按“模式/学习键”,数码管同时闪烁表示已进入总门高度的学习状态,一直按住下降按钮,门开始下降,当门碰到清零开关X0时(或者长按键盘“复位”键清零),编码器脉冲数多清零,变频器停止:此时门最低点学习完成。再一直按上升按钮,门开始上升,到达上限位置时松开上升按钮,变频器停止。这时按确认键(或先按住急停按钮,再按住上升或下降按钮不放),数码管停止闪烁,变频器自动记录当前门高总行程脉冲数到参数Cr015中,或者也可以手动设定参数Cr015为当前门行程脉冲数。总门高度设定完成后,变频器会按照参数Cr016、Cr017、Cr018的设定多,自动计算下限位、中限位和上限位。具体运行过程中如发现下限位、中限位和上限位的位置不合适时,可以手工调整参数Cr016、Cr017、Cr018的设定值。如果要半开/全开状态功能,设定参数Cr019为1,同时X4端子有效时,变频器上升运行到中限位置时停止。
