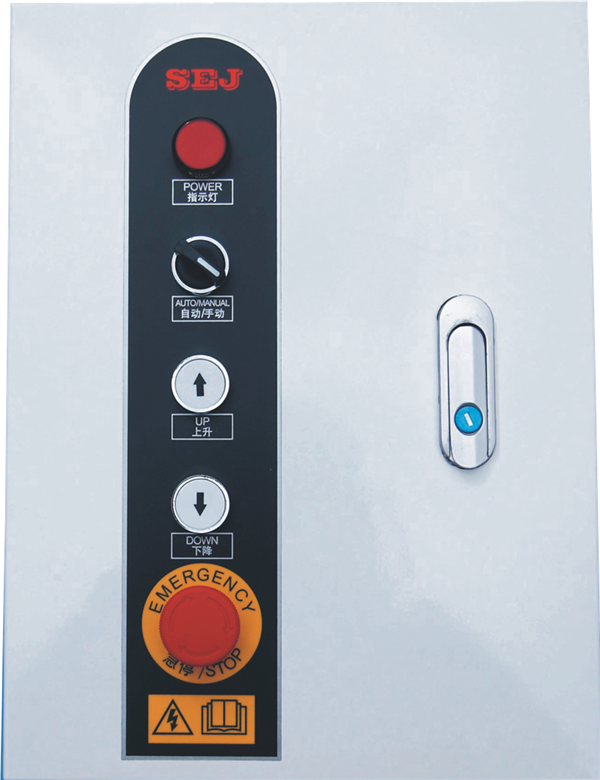

SEJ 变频器一体机 SEJ 2200A01D5K

SEJ 变频器一体机 SEJ 2200A01D5K

采用变频控制一体机取代“PLC+变频器”模式，有效降低成本、安装更加便捷。

支持行程开关、增量式编码器、绝对式编码器等多种限位技术。

控制技术与传感器技术完美结合，完美的兼容性可以避免因设备不匹配而产生的问题。

成套系统一体化采购，节省多余的采购成本及采购时间。

快速卷帘门SEJ变频器按键说明

位于SEJ变频器中央位置的数字操作器叫键盘，变频器整体可以分两部分，显示区和按键区，显示区提供参数设定以及显示不同的运行状态，按键控制区为使用者与变频器交互接口。

1、SEJ变频器数位操作器界面说明：

2、显示内容说明

（1）显示：F00.0，说明：电源投入后显示频率设定画面；

（2）显示：H00.0，说明：实际运转频率；

（3）显示：A00.0，说明：电机运转电流；

（4）显示Frd rEu，说明：电机运转方向；

（5）编码器值，行程开关为固定值。

3、按键功能说明：

（1）PRG键，功能说明：功能选择键，用于选择功能菜单；

（2）∧∨上下方向键，功能说明：数字修改设定键，用于修改功能代码及参数；

（3）ENTER DISP键，功能说明：移位键或确定键或切换显示，短压时作为数字位移键或切换显示，长按作为设定确认键；

（4）RUN键：运转指令键用于启动变频器运行；

（5）STOP RESET键，功能说明：停机命令键（适用于操作器控制状态）/故障复位键。

4、按键操作说明

（1）PRG键，点按，是进入或退出参数设定模式；

（2）ENTER键，点按，换行/切屏；

（3）ENTER键，长按（2~3秒），确认/进入；

（4）∧键，点按，数值增加；∨键，点按，数值减少；

5、SEJ 变频器一体机 SEJ 2200A01D5K如进入P117，操作如下

（1）点按PRG键，显示PXXX（X为数字），***右的数字在闪烁，点按∧键，使其变成7；

（2）点按ENTER键，中间的数字在闪烁，点按∧键，使其变成1；

（3）点按ENTER键，***左边的数字在闪烁，点按∧键，使其变成1；

（4）点按ENTER键，进入P117内部，显示00，点按∧键，使其变成08；

（5）点按ENTER键，确认此值生效，会自动跳到下一参数，屏幕显示P118；

（6）点按PRG建，退出参数设置。
